產品目錄

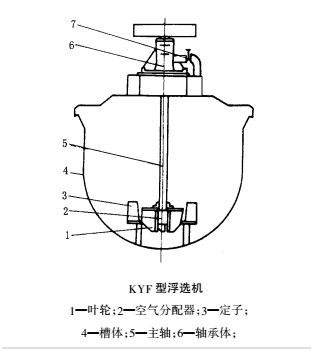

產品結構
產品工作原理
產品優勢
產品參數

產品結構



產品工作原理

XCF型浮選機工作時，隨著葉輪的旋轉，槽內礦漿從四周經槽底由葉輪下端吸到葉輪葉片之間，同時，由鼓風機給入的低壓空氣經空心軸和葉輪腔的空氣分配器，也進入其中。礦漿與空氣在葉片之間充分混合后，從葉輪上半部周邊向斜上方推出，由定子穩流和定向后進入整個槽中。氣泡上升到泡沫穩定區，經過富集過程，泡沫從溢流堰自流溢出，進入泡沫槽。還有一部分礦漿向葉輪下部流去，再經葉輪攪拌，重新混合形成礦化氣泡，剩余的礦漿流向下一槽，直到最終成為尾礦。

產品優勢

XCF型與KYF型浮選機均屬充氣型浮選機，葉輪直徑小，圓周速度低，可降低功率30-50%;槽內設有一個空氣分配器，因而空氣分散均勻;葉輪起離心泵作用，可使固體顆粒充分懸浮;采用U型槽結構，可使尾砂沉淀積最少;葉輪結構及葉片間隙流倒設計合理，葉輪磨損較均勻，葉輪、定子使用壽命長。

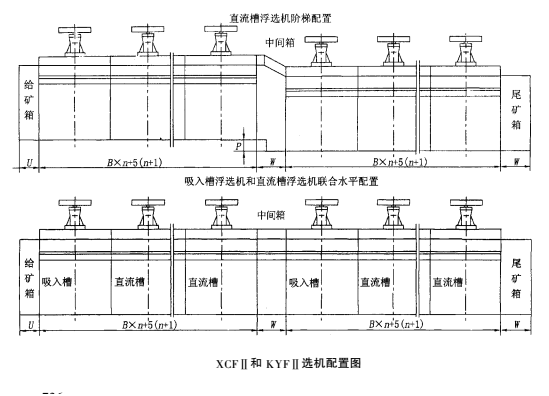

KYF型無自吸礦漿能力，功率較低;而XCF型具有自吸礦漿能力，可水平配置，不需要泡沫泵，不同的是在葉輪上方特別設定有一個定子，以形成一個特別的負壓區，但功耗較KYF略高一些，因而一般都將XCF型和KYF型配置成機組，XCF型為吸入槽，KYF型為直流槽，聯合機組可水平配置，不需泡沫泵。

XCFⅡ/KYFⅡ浮選機聯合機組采用“U"型槽體，空心軸充氣和懸掛定子，尤其是采用了一種新式葉輪。這是一種葉片后傾一個角度的錐型葉輪，類似于高比轉速的離心泵輪，揚送礦漿量大、壓頭小、功耗低且結構簡單，同時空氣分散好、葉輪起離心泵作用，使固體在槽內保持懸浮狀態，操作管理方便。


產品參數

XCF型充氣機械攪拌浮選機技術性能
型號	有效容積m³	處理能力m³/min	葉輪直徑mm	葉輪轉數r/min	鼓風機風壓kpa	最大充氣量m³/m²·min	電機功率kw		單槽重量kg
型號	有效容積m³	處理能力m³/min	葉輪直徑mm	葉輪轉數r/min	鼓風機風壓kpa	最大充氣量m³/m²·min	攪拌用	刮板用	單槽重量kg
XCF-1	1	0.2-1	400	358	≥12.6	2	5.5	1.1	1154
XCF-2	2	0.4-2	470	331	≥14.7		7.5	1.1	1659
XCF-3	3	0.6-3	540	266	≥19.8		11	1.5	2259
XCF-4	4	1.2-4	620	215	≥19.8		15		2669
XCF-8	8	3.0-8	720	185	≥21.6		22		3968
XCF-16	16	4--16	860	160	≥25.5		37		6520
XCF-20	20	5-10	910	155	≥25		45		9200
XCF-24	24	4-24	950	153	≥30.4		55		9660
XCF-30	30	7-15	1000	141	≥31		55		14810
XCF-38	38	10-38	1050	136	≥34.3		55		17000
XCF-40	40	10-38	1050	138	≥34.3		75		17500
XCF-50	50	10-25	1120	110	≥33		90		22000
XCF-70	70	13-50	1200	103	≥35		90		26200

KYF型充氣機械攪拌浮選機技術性能
型號	有效容積m³	處理能力m³/min	葉輪直徑mm	葉輪轉數r/min	鼓風機風壓kpa	最大充氣量m³/m²·min	電機功率kw		單槽重量kg
型號	有效容積m³	處理能力m³/min	葉輪直徑mm	葉輪轉數r/min	鼓風機風壓kpa	最大充氣量m³/m²·min	攪拌用	刮板用	單槽重量kg
KYF-1	1	0.2-1	340	281	≥12.6	2	4	1.1	826
KYF-2	2	0.4-2	410	247	≥14.7		5.5	1.1	1419
KYF-3	3	0.6-3	480	219	≥19.8		7.5	1.5	1885
KYF-4	4	1.2-4	550	200	≥19.8		11		2206
KYF-8	8	3.0-8	630	175	≥21.6		15		3600
KYF-16	16	4.0-16	740	160	≥25.5		30		5900
KYF-20	20	5-20	780	155	≥25		37		8240
KYF-24	24	4-24	800	150	≥30.4		37		8540
KYF-30	30	7-30	900	141	≥31		45		13820
KYF-38	38	10-38	880	139	≥34.3		45		16500
KYF-40	40	10-38	950	138	≥34.3		55		17000
KYF-50	50	10-40	1030	120	≥33		75		22000
KYF-70	70	13-50	1120	110	≥35		90		26200

如果您正在尋找相關產品，或者有其他問題，可隨時撥打金鵬礦業機械服務熱線，或點擊下方按鈕與我們在線交流!

在線咨詢 400-6969-268
